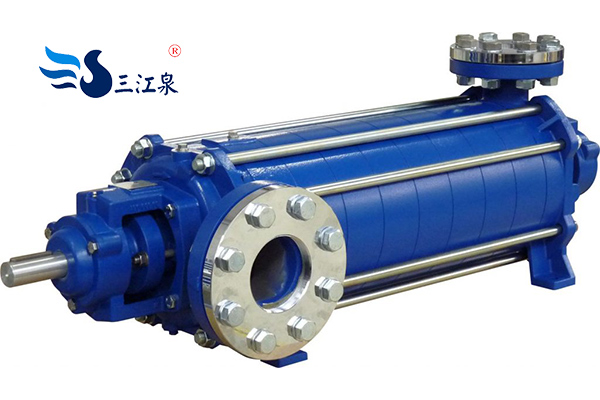

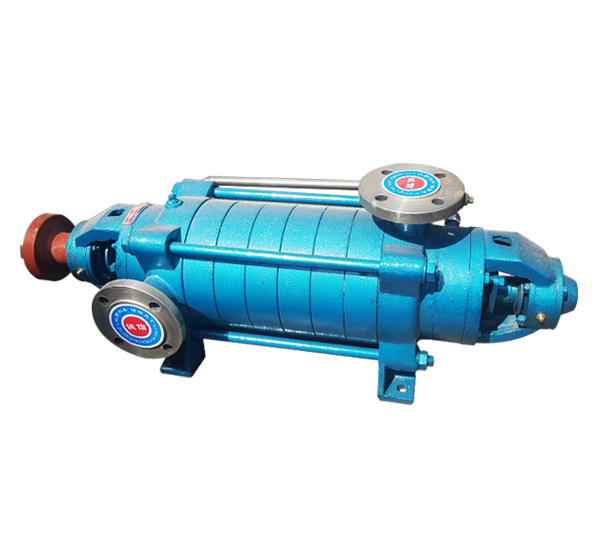

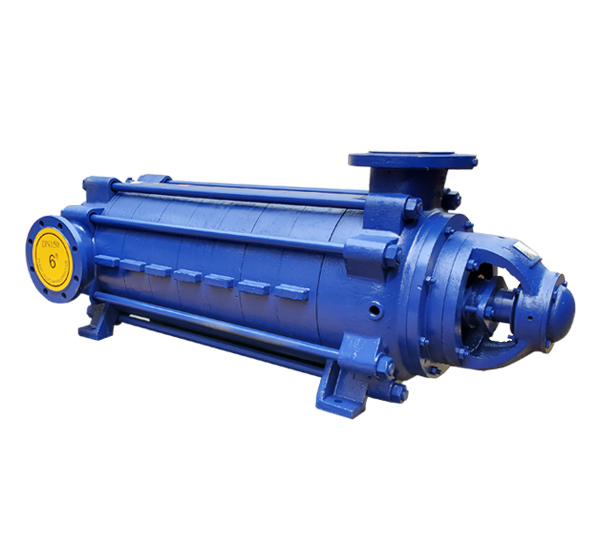

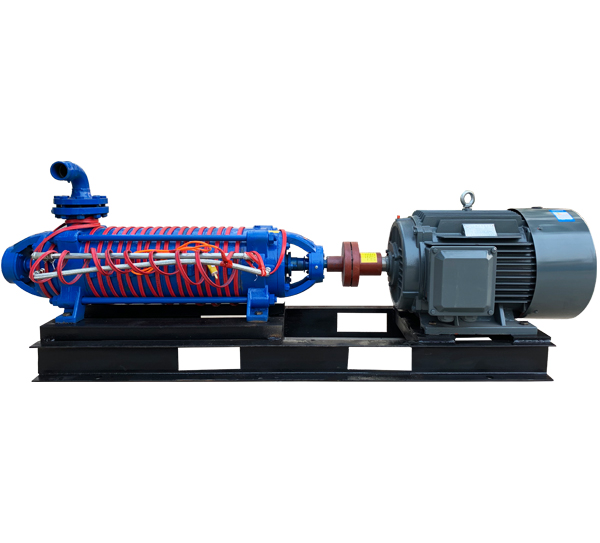

DF不銹鋼多級離心泵

DF不銹鋼多級離心泵均為單吸多級分段組合式結構，包括如下幾個部分：

1、定子部分主要由吸入段、中段、吐出段、導葉、尾蓋、軸承體等零件，分別用拉緊螺栓和螺母聯接成一體，吸入口為水平方向，吐出口均垂直向上。

2、轉子部分主要由泵軸和裝在軸上的數個葉輪、軸套以及一個用來承受軸向推力的平衡盤及等零件組成。整個轉子部分是由兩端的滾柱軸承支撐。

3、軸承部分采用單列向心滾動軸承。用高速黃油或二硫化鉬潤滑脂潤滑，軸承能夠滿足泵在運轉時采用平衡盤承受軸向力，絕不允許采用單列向心球軸承。

4、泵的密封DF型多級離心泵的前段、中段、后段之間的結合涂有二硫化鉬復合鈣劑潤滑脂密封，泵每級之間的轉動部分密封是靠葉輪前的密封環和后端導葉套與前段、中段、導葉間的微小間隙來達到。為防止水進入泵軸與軸承，采用O型橡膠密封圈和擋水圈。泵的兩端填料室采用填料密封，以防介質外泄或空氣進入泵內。

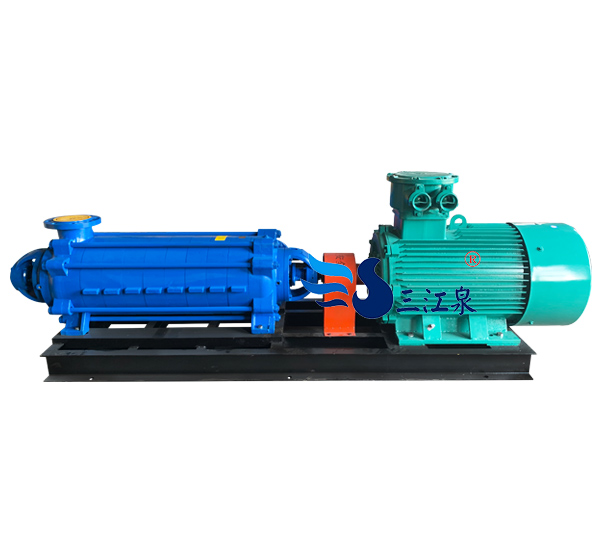

5、泵的傳動水泵由電機通過三爪彈性塊聯軸器或柱銷彈性聯軸器直接傳動。聯軸器能使泵在運轉中轉子承受軸向推力而產生移動。不允許在無安裝彈性塊、彈性圈情況下使用聯軸器。

6、泵的轉動方向從電機方向看去，為順時針方向旋轉。

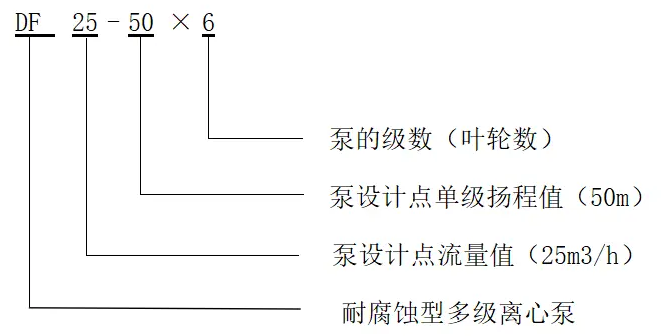

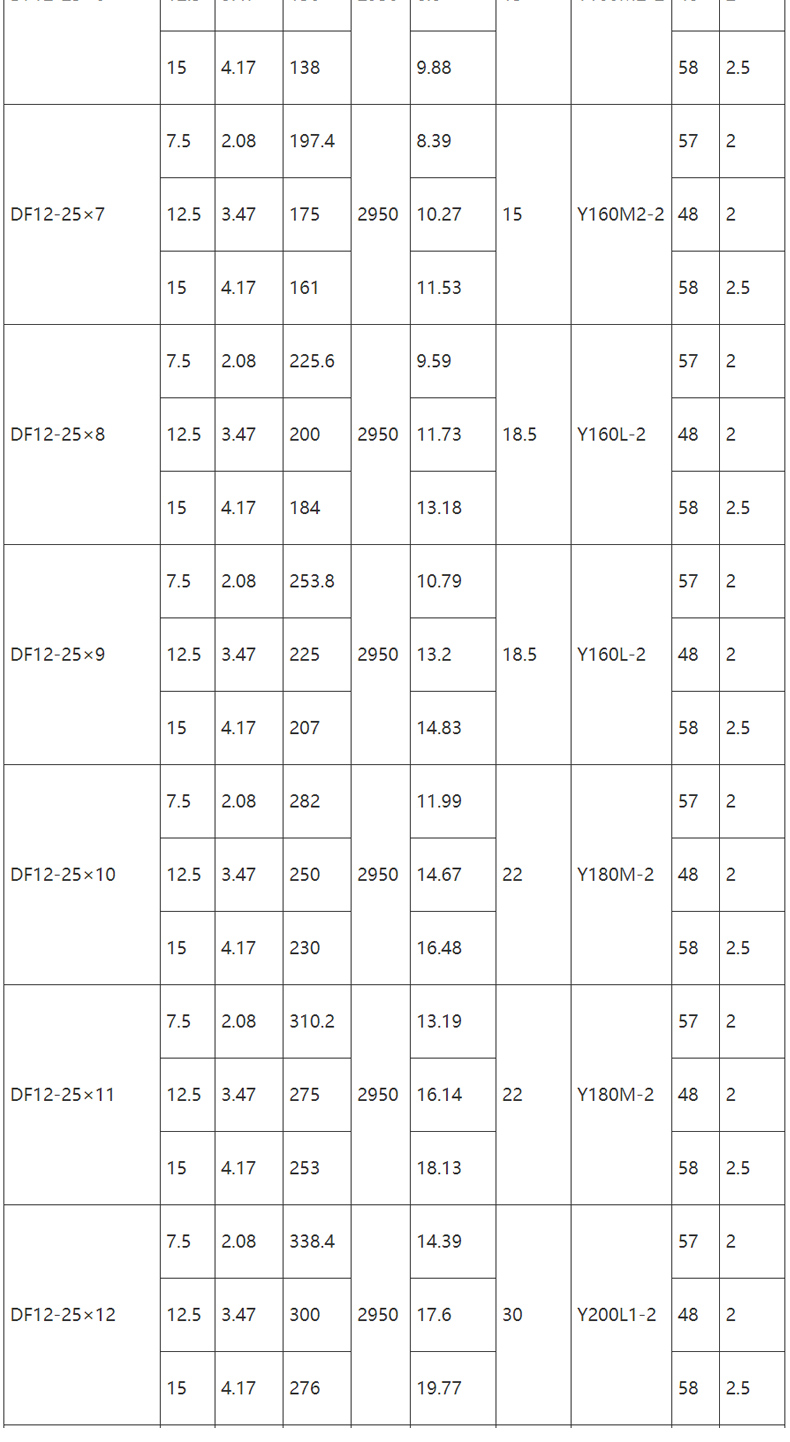

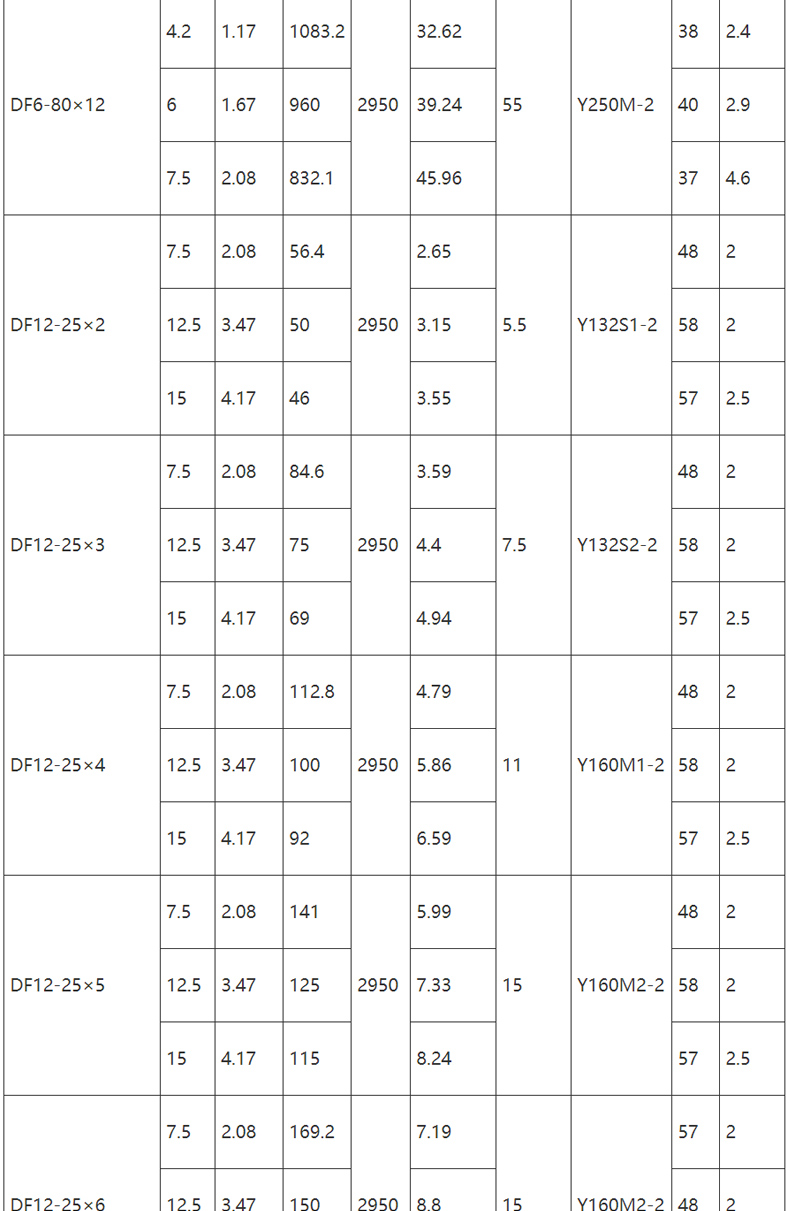

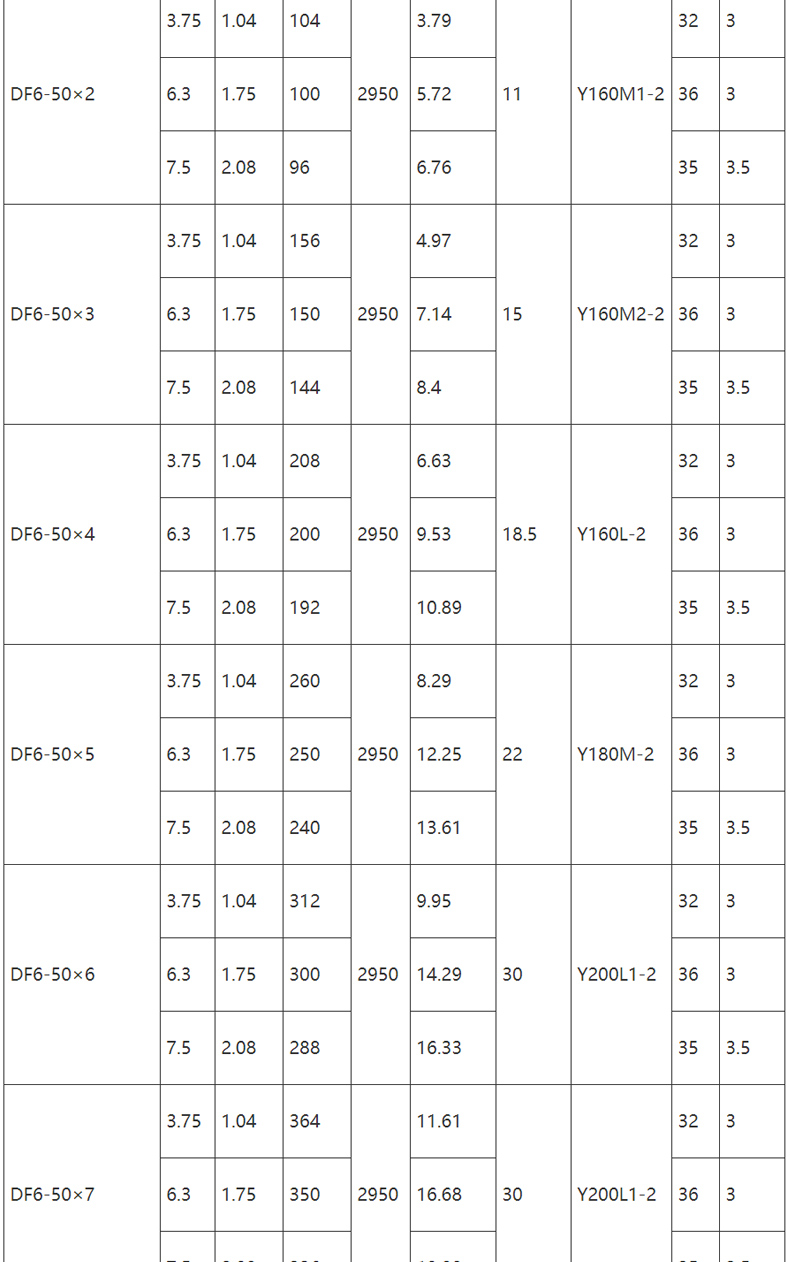

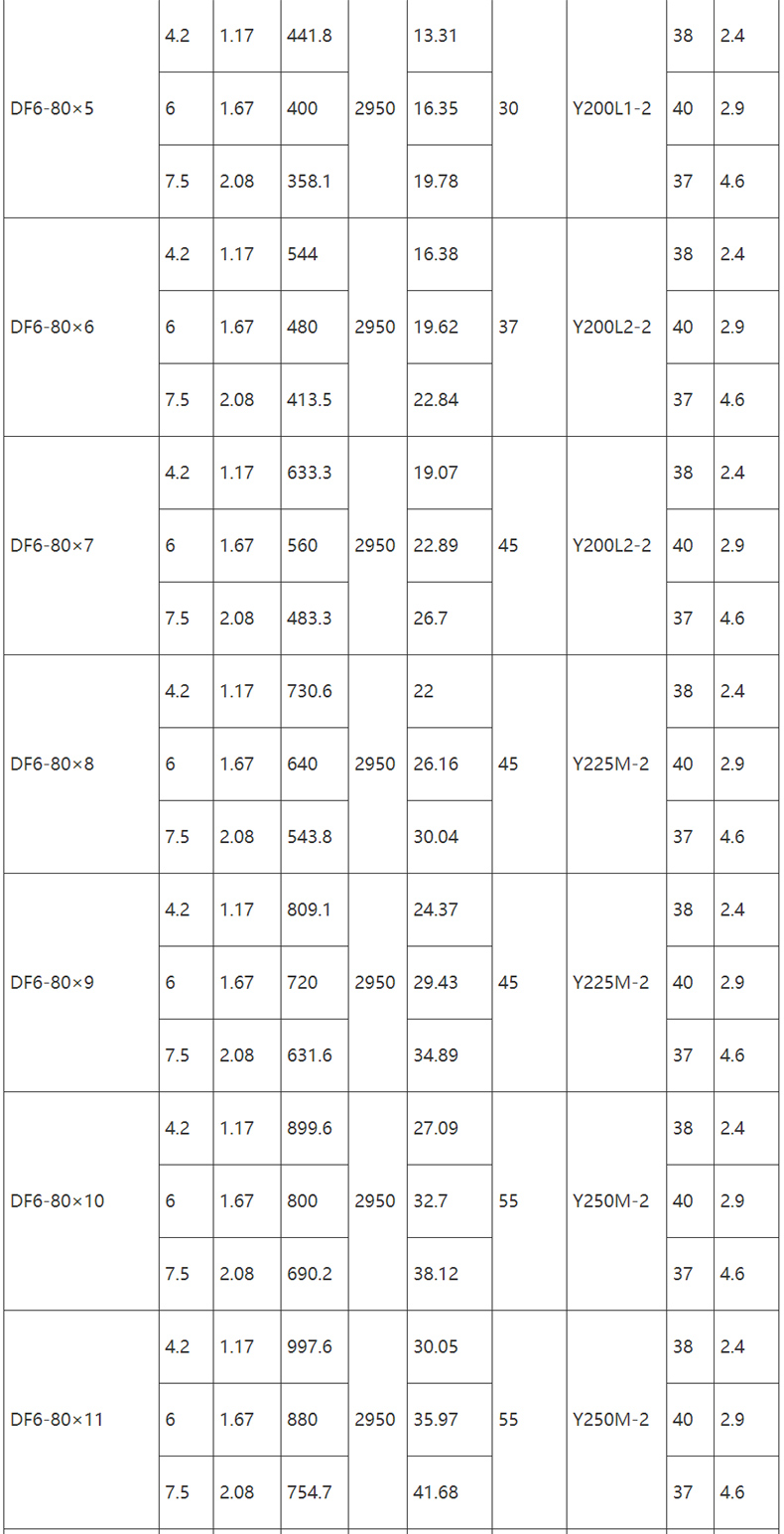

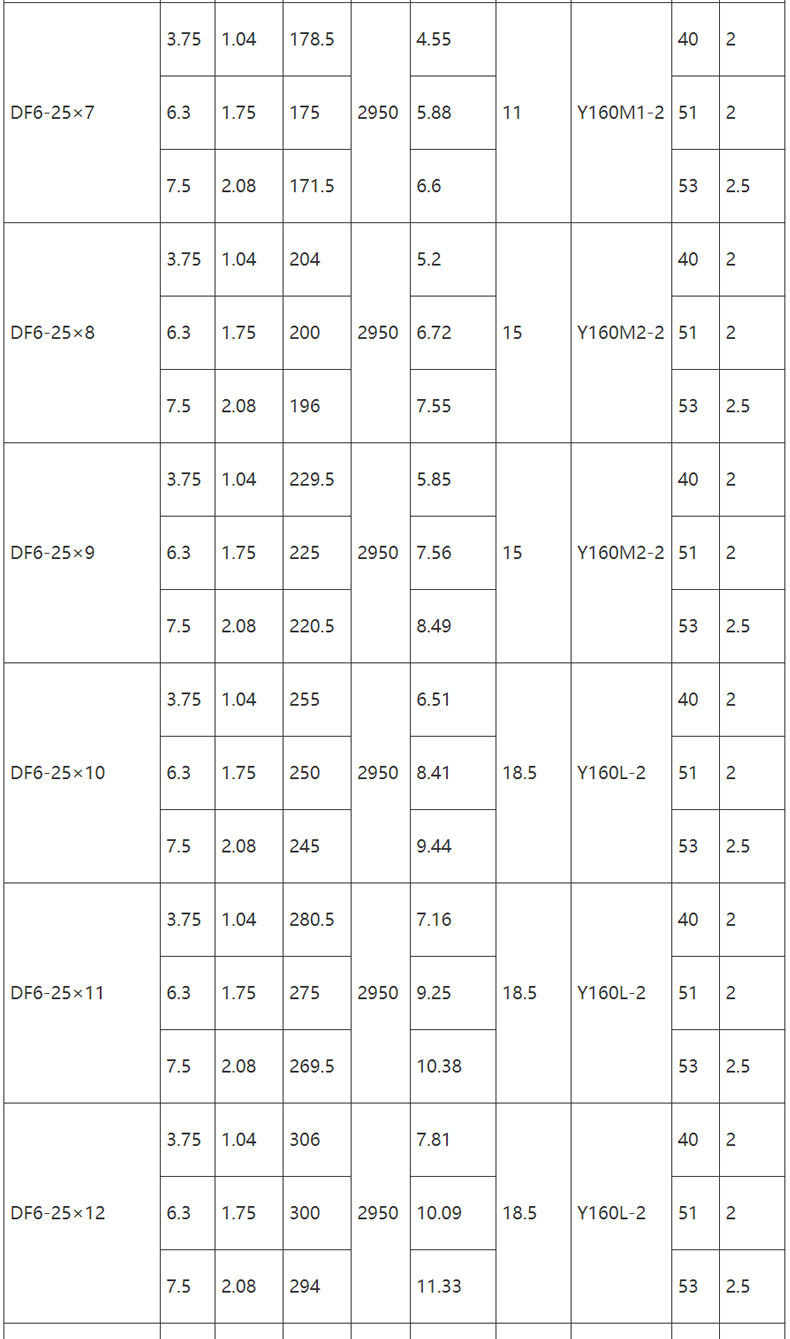

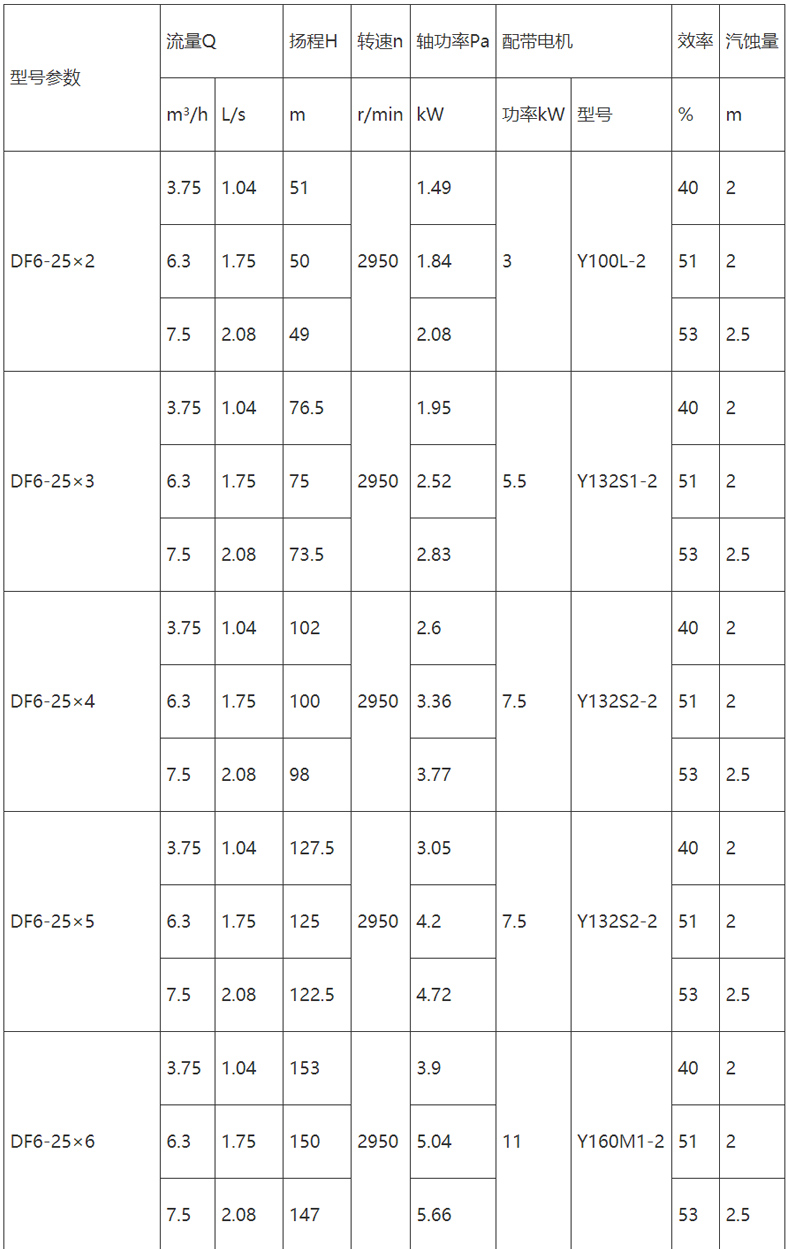

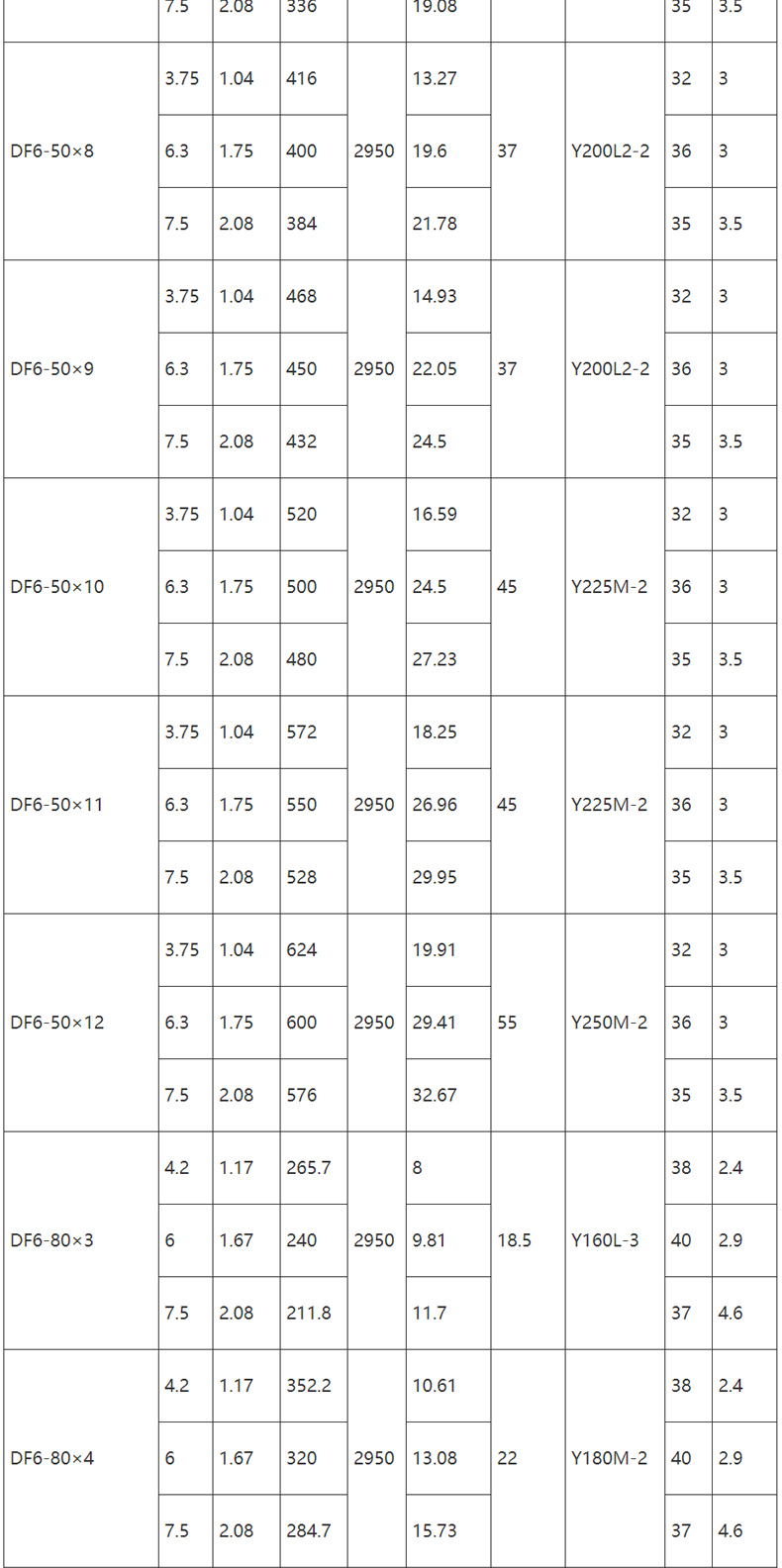

DF耐腐蝕不銹鋼多級離心泵型號參數
